高鉻襯板ZGMN13CR2_系列高鉻襯板

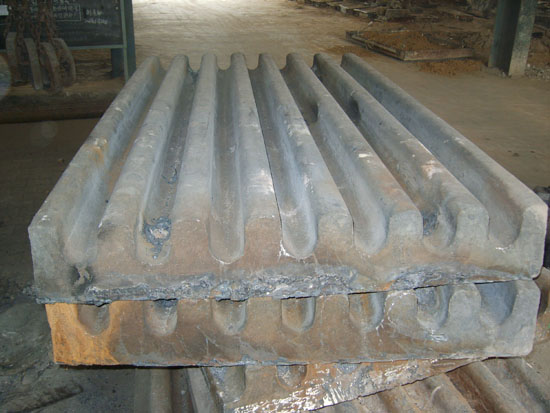

高鉻襯板ZGMN13CR2_系列高鉻襯板模具鋼進(jìn)行鍛造后，在鋼之ACm點(diǎn)上，將鋼淬入熱水中（稱水韌），淬入油中（稱油韌），目的在于將碳化物大部分溶入奧氏體中，在淬火后從頭高溫回火后得到細(xì)而均勻的精粒狀碳化物．再進(jìn)行正常（或比正常奧體化溫度略低）加熱淬火，以期提升模具的耐性，耐磨性。
錳鋼主要用于需求接受沖擊、揉捏、物料磨損等惡劣工況條件，破壞形式以磨損耗費(fèi)為主，部分開裂、變形。磨損分為三種：金屬構(gòu)件外表間彼此觸摸并運(yùn)動(dòng)的沖突磨損；其它金屬或非金屬物料打擊金屬外表的磨料磨損和活動(dòng)氣體或液體與金屬觸摸導(dǎo)致的沖蝕磨損。耐磨鋼的耐磨性能取決于資料自身，而抗磨鋼則在不同的工況條件下表現(xiàn)出不同的耐磨性，資料自身和工況條件兩者才干決議其耐磨性能。
停止了堿性拋光溶液體系的研討，比擬了緩蝕劑、粘度劑等對(duì)拋光效果的影響，勝利取得了拋光效果很好的堿性溶液體系，并初次得到了能降低操作溫度、延長溶液運(yùn)用壽命、同時(shí)還能改善拋光效果的添加劑。實(shí)驗(yàn)結(jié)果標(biāo)明:在NaOH溶液中參加恰當(dāng)添加劑能產(chǎn)生好的拋光效果。
探究性實(shí)驗(yàn)還發(fā)現(xiàn):用葡萄糖的NaOH溶液在某些條件下停止直流恒壓電解拋光后，鋁材外表反射率能夠到達(dá)90%，但由于實(shí)驗(yàn)還存在不穩(wěn)定要素，有待進(jìn)一步研討。探究了采用直流脈沖電解拋光法在堿性條件下拋光鋁材的可行性，結(jié)果標(biāo)明:采用脈沖電解拋光法能夠到達(dá)直流恒壓電解拋光的整平效果，但其整平速度較慢。
鑄造耐磨鋼和抗磨鋼以奧氏體錳鋼為主，在一定的條件下經(jīng)恰當(dāng)熱處理的低合金鋼也有很好的效果，石墨鋼則用于光滑沖突的工況條件。
高錳鋼高錳鋼是典型的抗磨鋼，鑄態(tài)安排為奧氏體加碳化物。經(jīng)1000。C左右水淬處理后安排轉(zhuǎn)變?yōu)閱我坏膴W氏體或奧氏體加少量碳化物，耐性反而提高，因而稱水韌處理。高錳鋼重要的特點(diǎn)是在激烈的沖擊、揉捏條件下，表層迅速發(fā)作加工硬化現(xiàn)象，使其在心部仍保持奧氏體杰出的耐性和塑性的一起硬化層具有杰出的耐磨性能。這是其它資料所不及的。但高錳鋼的耐磨性只是在具備足以構(gòu)成加工硬化的條件下才表現(xiàn)出其優(yōu)越性，其他情況下則很差。
高錳鋼的化學(xué)成分及力學(xué)性能 1、高錳鋼的物理性能。2、高錳鋼由于加工硬化現(xiàn)象，應(yīng)盡量防止對(duì)鑄件進(jìn)行加工。鑄件上的孔、槽盡可能鑄出。但對(duì)高錳鋼的加工也并非完全不可能。刀具修整一次進(jìn)刀加工完的能夠進(jìn)行，不可防止的加工應(yīng)在鑄件工藝規(guī)劃時(shí)擴(kuò)大加工量，以使加工的進(jìn)刀量避開加工硬化層。3、高錳鋼的焊接性能：高錳鋼從頭加熱時(shí)，在250~800。C間存在碳化物析出的脆性溫度區(qū)間，且鑄態(tài)高錳鋼又存在網(wǎng)狀碳化物以及鑄造應(yīng)力，因而，焊接性能很差。高錳鋼鑄件，應(yīng)在水韌處理后割冒口或缺陷焊補(bǔ)，焊后應(yīng)快速冷卻。為消除或盡可能減小熱影響區(qū)，使用小電流，不連續(xù)施焊，或邊焊邊灑水冷卻。焊條選用高錳鋼焊條或奧氏體不銹鋼焊條。若存在加工硬化層，應(yīng)在焊前去除。鋁及其合金在中性體系中陽極氧化堆積構(gòu)成類陶瓷非晶態(tài)復(fù)合轉(zhuǎn)化膜的工藝、性能、形貌、成分和構(gòu)造，初步討論了膜層的成膜過程和機(jī)理。
錳鋼主要用于需求接受沖擊、揉捏、物料磨損等惡劣工況條件，破壞形式以磨損耗費(fèi)為主，部分開裂、變形。磨損分為三種：金屬構(gòu)件外表間彼此觸摸并運(yùn)動(dòng)的沖突磨損；其它金屬或非金屬物料打擊金屬外表的磨料磨損和活動(dòng)氣體或液體與金屬觸摸導(dǎo)致的沖蝕磨損。耐磨鋼的耐磨性能取決于資料自身，而抗磨鋼則在不同的工況條件下表現(xiàn)出不同的耐磨性，資料自身和工況條件兩者才干決議其耐磨性能。
停止了堿性拋光溶液體系的研討，比擬了緩蝕劑、粘度劑等對(duì)拋光效果的影響，勝利取得了拋光效果很好的堿性溶液體系，并初次得到了能降低操作溫度、延長溶液運(yùn)用壽命、同時(shí)還能改善拋光效果的添加劑。實(shí)驗(yàn)結(jié)果標(biāo)明:在NaOH溶液中參加恰當(dāng)添加劑能產(chǎn)生好的拋光效果。
探究性實(shí)驗(yàn)還發(fā)現(xiàn):用葡萄糖的NaOH溶液在某些條件下停止直流恒壓電解拋光后，鋁材外表反射率能夠到達(dá)90%，但由于實(shí)驗(yàn)還存在不穩(wěn)定要素，有待進(jìn)一步研討。探究了采用直流脈沖電解拋光法在堿性條件下拋光鋁材的可行性，結(jié)果標(biāo)明:采用脈沖電解拋光法能夠到達(dá)直流恒壓電解拋光的整平效果，但其整平速度較慢。
鑄造耐磨鋼和抗磨鋼以奧氏體錳鋼為主，在一定的條件下經(jīng)恰當(dāng)熱處理的低合金鋼也有很好的效果，石墨鋼則用于光滑沖突的工況條件。
高錳鋼高錳鋼是典型的抗磨鋼，鑄態(tài)安排為奧氏體加碳化物。經(jīng)1000。C左右水淬處理后安排轉(zhuǎn)變?yōu)閱我坏膴W氏體或奧氏體加少量碳化物，耐性反而提高，因而稱水韌處理。高錳鋼重要的特點(diǎn)是在激烈的沖擊、揉捏條件下，表層迅速發(fā)作加工硬化現(xiàn)象，使其在心部仍保持奧氏體杰出的耐性和塑性的一起硬化層具有杰出的耐磨性能。這是其它資料所不及的。但高錳鋼的耐磨性只是在具備足以構(gòu)成加工硬化的條件下才表現(xiàn)出其優(yōu)越性，其他情況下則很差。
高錳鋼的化學(xué)成分及力學(xué)性能 1、高錳鋼的物理性能。2、高錳鋼由于加工硬化現(xiàn)象，應(yīng)盡量防止對(duì)鑄件進(jìn)行加工。鑄件上的孔、槽盡可能鑄出。但對(duì)高錳鋼的加工也并非完全不可能。刀具修整一次進(jìn)刀加工完的能夠進(jìn)行，不可防止的加工應(yīng)在鑄件工藝規(guī)劃時(shí)擴(kuò)大加工量，以使加工的進(jìn)刀量避開加工硬化層。3、高錳鋼的焊接性能：高錳鋼從頭加熱時(shí)，在250~800。C間存在碳化物析出的脆性溫度區(qū)間，且鑄態(tài)高錳鋼又存在網(wǎng)狀碳化物以及鑄造應(yīng)力，因而，焊接性能很差。高錳鋼鑄件，應(yīng)在水韌處理后割冒口或缺陷焊補(bǔ)，焊后應(yīng)快速冷卻。為消除或盡可能減小熱影響區(qū)，使用小電流，不連續(xù)施焊，或邊焊邊灑水冷卻。焊條選用高錳鋼焊條或奧氏體不銹鋼焊條。若存在加工硬化層，應(yīng)在焊前去除。鋁及其合金在中性體系中陽極氧化堆積構(gòu)成類陶瓷非晶態(tài)復(fù)合轉(zhuǎn)化膜的工藝、性能、形貌、成分和構(gòu)造，初步討論了膜層的成膜過程和機(jī)理。
“推薦閱讀”
【本文標(biāo)簽】：鑄造廠 鑄件工廠 不銹鋼鑄造加工廠 機(jī)械加工鑄造廠
【責(zé)任編輯】：無錫市鑄造廠版權(quán)所有：http://www.ahhzgdyl.com轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：無錫市鑄造廠版權(quán)所有：http://www.ahhzgdyl.com轉(zhuǎn)載請(qǐng)注明出處
